| 是否进口：否 | 产地：山东青岛 | 类型：气象水文仪器 |
| 品牌：青岛君道 | 型号：JD-3L | 外形尺寸：238*78*38mm |
| 重量：1.5Kg | 产品用途：瞬时流速与累计流量 | 加工定制：是 |

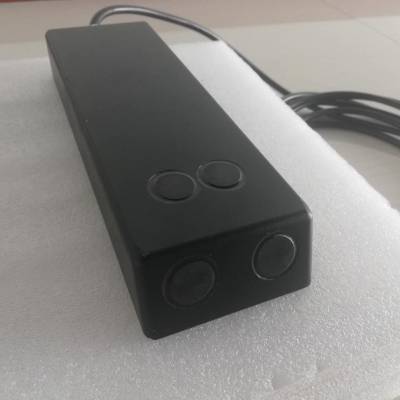

图1-1 点流速仪
声学多普勒点流速仪是应用于河流、明渠及管道等工况的流速流量检测仪器。其采用超声波探测技术，测量精度高、稳定性高、受环境因素影响小，无转动部件、维护频次低、工作可靠性高，是便携测量的产品。
1.1 原理与特性
1.1.1 原理
多普勒效应，发收的频率差与流速建立关系，超声波发收的时间差与液位建立关系，静压式液位用于特殊工况，环境温度测量用于修正超声波实际传播速度。
1.1.2 特性
ü 传感器支持瞬时流量与累计流量功能
ü 能测静止水的流速
ü 能测非满管、满管及明渠的流量
ü 能测圆形、矩形、梯形、三角形截面的流量
ü 流速测量范围宽，0 ~ 10m/s，双向
ü 流速测量精度高，1mm/s误差
ü 超声测量液位精度高，误差1mm（2m以内）
ü 纯物理方法测量，免标定，免校准
ü 支持静压测液位
ü 支持温度补偿流速测量与液位测量
ü ModbusRTU协议
ü 传感器防护等级IP68，支持长期水下工作
ü 便携式方案：传感器 + 手持机 + 测量杆，手提箱容纳所有配件
1.2 性能指标
1.2.1 手持机性能
手持机尺寸 | 146*76*30mm |
重量 | 0.5kg |
存储温度 | -20℃~60℃ |
相对湿度 | 5%~85%（无冷凝） |
防护等级 | IP65 |
充电方式 | 直充 |
待机时长 | 持续工作18小时 |
显示参数 | 流速、液位、温度、流量 |
现场显示 | 带背光的4.3寸触摸屏 |
数字接口 | RS485接口，Modbus协议。 |
1.2.2 传感器性能
性能指标
流速量程 | 0～10m/s，双向 |
流速分辨率 | 0.001m/s |
流速精度 | 0.001m/s（流速<=5m/s时）；0.02m/s或实际峰值速度的0.3%（采用较大值） (流速>5m/s时) |
超声液位量程 | 6.5m |
超声液位精度 | 0.001m |
超声液位分辨率 | 0.0005m |
静压液位量程 | 0~10m |
静压液位精度 | ±0.5%FS |
静压液位分辨率 | 0.001m |
温度量程 | -20~60℃ |
技术规格
传感器尺寸 | 238*78*38mm |
安装 | 专用支架 |
材质 | 金属，塑料，橡胶 |
防护等级 | IP68 |
供电 | 直流12V / 24V |
功耗 | 测量时＜70mA；休眠时<25mA |
通信接口 | RS485，Modbus |
工作温度 | -20~60℃ |
工作压力 | 6Bar |
防雷 | 支持 |
防浪涌 | 支持 |
EMI抑制 | 支持 |
